2023/09/20

手持ちSatアンテナ頒布

こちらのアンテナ部品一式(加工済み)を頒布しようと思います。

興味がある方はご連絡ください。




セット内容

  • ブーム アルミ角材 10 mm x 10 mm x t1.1 x L1000 mm 穴あけ済み
  • 145エレメント アルミパイプ φ6 mm 3エレ分 切断/給電部加工済み
  • 435エレメント アルミパイプ φ6 mm 6エレ分 切断/給電部加工済み
  • エレメント取り付け部品
  • ハンドル
  • 三脚アダプター ブーム部品
  • 三脚アダプター アンテナ側
  • 三脚アダプター 三脚側
  • ネジ類


50 Ω BNCコネクターで直接給電できるように設計しています。VSWRには配慮し作成していますが、チョークバランとしてケーブルにスリーブコアを一つ取り付けることをお勧めします。給電部の防水処理はしていません。
工具不要で分解ができます。ネジを緩めることで全エレメントが脱着可能で、ラジエターのみ給電部ごとごっそり外れる構造です。

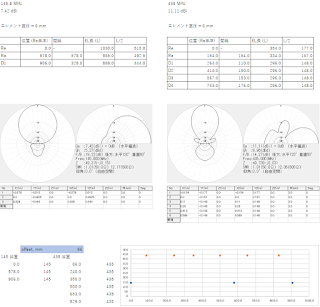

エレメント長/間隔とシミュレーション結果
下の散布図はエレメント位置関係を示しています。(左→右が放射方向)

145 MHz実測値

435 MHz実測値
(上限440 MHz近くで特性が良くありません。)

三脚アダプター ブーム部品
下の部品で受けます。

三脚アダプター アンテナ側
回転できますので、任意の偏波面に変えられます。

三脚アダプター 三脚側

一式で12,000円です。

部材の色は指定できません。


アマチュアが3Dプリンターで作っているものですので、バリなどがあると思います。

素材(PLA)の都合上、高温の車内では変形することがあります。

けがや損害等の責任は負いませんので、十分ご理解の上ご利用ください。
